產品概述：
旋翼式直讀遠傳冷（熱）水表是用于計量流經自來水管道的水體積總量的測量儀表，適用于小型工業用水和家庭用水。計數值量程大、精度高，計量及其他性能要求滿足GB/T778-2018、CJ/T224—2012《電子遠傳水表》標準、JJG162—2019檢定規程。
- 詳情描述
- 產品參數
- 注意事項
旋翼式直讀遠傳冷（熱）水表是用于計量流經自來水管道的水體積總量的測量儀表，適用于小型工業用水和家庭用水。計數值量程大、精度高，計量及其他性能要求滿足GB/T778-2018、CJ/T224—2012《電子遠傳水表》標準、JJG162—2019檢定規程。
一、 結構及工作原理
本系列水表是在傳統機械多流旋翼式干式水表的基礎上設計增加了光電傳感器和智能通訊模塊制成。該表型采用光電直讀專用技術，傳感器與計數齒輪隔離，無機械接觸；計數器部分經真空處理，與外界空氣和被測水隔離，故而保持計數器永遠清晰，沒有霧化；表頭部分采用防水處理，具有防磁功能。
二、技術參數
●產品型號：LXSG-15/40；
●工作電壓：DC 24～42V (MBUS通訊接口)
DC12～24V (RS-485通訊接口)；
●工作電流：
MBUS通訊接口 ■ 抄表工作電流≤10.0mA
■ 靜態工作電流≤1.5 mA
RS-485通訊接口 ■ 抄表工作電流≤5.0mA
■ 靜態工作電流≤1.0mA
●工作環境：水溫度：0.1℃~+45℃ 濕度：0~95%RH；
●存儲溫度：-25℃~+65℃；
●壓力等級：MAP10；
●壓力損失：△p63；
●與上位機通訊方式：M-bus現場總線（或者RS-485總線）；
●通訊傳輸速率：1200/2400/4800/9600
●通信規約：DL/T645、CJ/T 188和內部協議（或用戶指定規約）；
●通訊傳輸最大距離：300m；
●總線引腳ESD保護超過10kV；
●短路電流保護；
●針對總線開路、短路、空閑等故障保護；
●防水等級：IP68。
1.流量參數
|
水表型號 |
公稱口徑DN(mm) |
Q3/Q1 |
過載流量Q4 |
常用流量Q3 |
分界流量Q2 |
最小流量Q1 |
|
（m3/h） |
（L/h） |
|||||
|
LXSG(R)-15 |
15 |
80 |
3.125 |
2.5 |
50 |
31.25 |
|
LXSG(R)-20 |
20 |
5.0 |
4.0 |
80 |
50 |
|
|
LXSG(R)-25 |
25 |
7.87 |
6.3 |
126 |
78.75 |
|
|
LXSG(R)-32 |
32 |
12.5 |
10 |
200 |
125 |
|
|
LXSG(R)-40 |
40 |
20 |
16 |
320 |
200 |
|
2.技術性能：
最大允許誤差：
a.從包括最小流量Q1至不包括分界流量Q2的低區：±5%
b.從包括分界流量Q2至包括過載流量Q4的高區：冷水：±2% 熱水：±3%.
溫度等級：冷水 T30 熱水 T90。

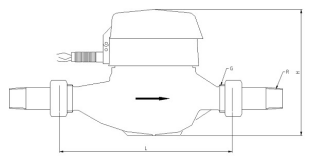

2.安裝尺寸
|
公稱口徑 |
長L |
寬B |
高H |
連接螺紋 |
||
|
mm |
d |
D |
||||
|
水平 |
15 |
165 |
89 |
125 |
R1/2 |
G3/4 |
|
20 |
195 |
91 |
125 |
R3/4 |
G1 |
|
|
25 |
225 |
91 |
125 |
R1 |
G1 1/4 |
|
|
32 |
230 |
105 |
135 |
R1 1/4 |
G1 1/2 |
|
|
40 |
250 |
120 |
185 |
R1 1/2 |
G2 |
|
一、 安裝使用安裝和維護方法
1. 水表的安裝與檢定時，應使其在正常條件下完全充滿水。特別是進行水表檢定時，若不充滿水，在低區Q1到Q2之間的示值誤差會有明顯的變化，示值誤差會偏負。
2. 選擇水表的口徑應根據安裝地點的流量大小而定，而不宜使用熱水既有腐蝕性的液體（除經改制外）。
3. 安裝位置要避免暴曬、冰凍、污染、潮濕和水淹，以便拆裝和抄表，在有冰凍期間，除將水表和水管包扎外，不用時把水表進水端閥門關閉，出水端放水閥和龍頭打開，可防止水表因冰凍膨脹損壞。建議安裝在專用水表箱內。
4. 水表必須水平安裝，使字輪朝上，表殼上箭頭方向相同。盡可能避免有彎頭、泵、錐管和上游管道直徑變化等。上游必須設置不少于10DN，下游直管不少于5DN，或安裝等效的整直器，DN為水表公稱口徑。
5. 新裝管道務必把管道內的石子、泥沙、麻絲等雜物清洗干凈再裝水表，以免造成水表故障。
6. 本水表不可以測反向流，不防反向流，無單向止回閥。建議用戶另外配置。
7. 為了測量準確，水龍頭應高于水表。
8. 若水表裝在鍋爐進水處，應防止熱水回流燙傷水表。
9. 水表不應直接與管道連接，水表與管道間應通過接管，密封墊圈，連接螺母連接。拆裝水表時，切不可用力硬板，以免扭壞表殼。
10. 水表長期使用，管道內雜質鐵銹等會堵塞過濾網或進入水表內，使水表誤差增大或影響正常運轉，最好每隔三年清洗一次，并重新校準，但不要自行拆裝。
11. 水表安裝時，水表及其相關管件的四周應留有400mm*40mm的自由空間，以便維修、更換模塊。
12. 應防止下列原因?qū)е滤頁p壞：
① 冰凍②水淹或雨水滲入③由供水設施傳導或引起的沖擊或振動④不利的水利條件（空化過壓、水錘）⑤極端水溫或環境、氣候、高溫、濕熱等。
13. 不用水時，如有微小走動是由于管路中水流壓力不過穩定或其他原因所引起。
14. 在抄表系統中連接方法：
二、成套性
隨同每只水表附帶接管頭、接管螺母及密封圈各2件，使用說明書、合格證各1件。隨同每套系統提供相應的安裝維護手冊，軟件操作指南等有關資料。
三、服務承諾
我公司設立專門的客戶服務部門，有專門的技術人員為您提供售后服務和技術支持。
1.咨詢服務·
可隨時電話或書面解答產品使用方面的疑惑，必要時派人員到現場服務。
2.維護服務
使用本產品凡安裝合理、使用流量正常，確應制造質量引起的內部損壞或故障（冰凍除外），在保持鉛封完整的情況下，質保壹年，本公司可負責維修、調換。
