電子式單相預付費電能表(下稱電表)采用微電子技術計量電能，采用全屏蔽、全密封結構，用先進的單片機處理系統進行數據的采集、處理和保存，具有良好的抗電磁干擾、低自耗節電、高精度不需校檢表、防竊電、 5（60）A寬量程、高過載保護、長壽命的特點。
- 詳情描述
- 產品參數
- 注意事項
電子式單相預付費電能表(下稱電表)采用微電子技術計量電能，采用全屏蔽、全密封結構，用先進的單片機處理系統進行數據的采集、處理和保存，具有良好的抗電磁干擾、低自耗節電、高精度不需校檢表、防竊電、 5（60）A寬量程、高過載保護、長壽命的特點。
主要特點：應用微信公眾號、APP加云后臺計算機管理，可選擇先購電后用電、先用電后付費；在額定電流范圍內能限制最大使用功率(由供電部門限定)；電表通過微信、現金兩種方式繳費，拉閘黃色燈閃爍提醒用戶購電，同時會發短信給用戶，提醒用戶余額不足，及時充值；電量為零時，自動拉閘斷，做保電時就是先用電后付費，電表有防竊電軟件設計等。
電子式預付費電能表適用于頻率為50Hz或60Hz有功電能計量，安裝于室內或室外表箱內使用。適用于環境溫度為－10 — +50℃，相對濕度不超過85％，且周圍空氣中不應有腐蝕性氣體，避免塵砂、鹽霧 、凝露等影響。
一、工作原理

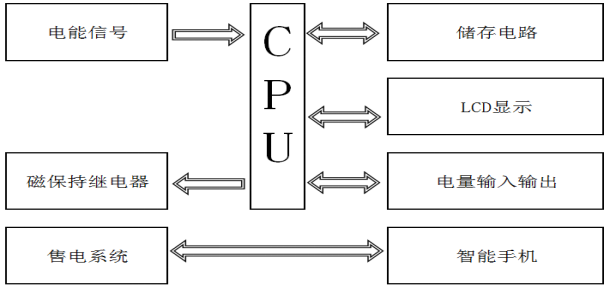

電能表由分壓器取得電壓采樣信號，分流器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖。
二、電表的安裝及接線
2.2.1電能表安裝在室內通風干燥的地方，確保安裝使用安全、可靠，在有污穢或可能損壞電能表的場所，電能表應用保護柜保護。

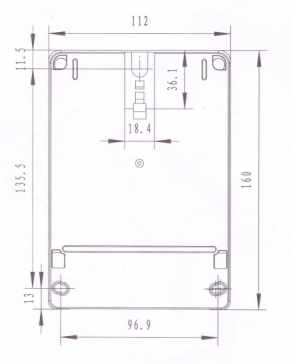

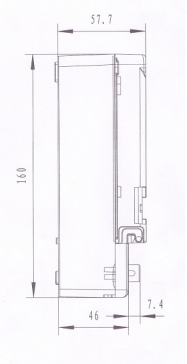

2.2.2電能表上部有掛鉤螺釘孔，用PWM4′10螺釘固定，電表下部有2個安裝孔，用PA4′10或PA4′12自攻螺釘固定。按下圖所示的安裝尺寸在底板上先鉆好孔，底座應固定在堅固、耐火、不易震動的物體上。
2.2.3電能表應按接線圖正確接線。接線端鈕盒的引入線建議使用銅線或銅接頭，端鈕盒內螺釘應擰緊，避免因接觸不良或引線太細發熱而引起燒毀。
2.2.4端子接線圖（僅供參考，具體見端鈕盒反面接線圖）
1）功能端子接線圖
|
繼電器內置 |
直接 接入式 |
|
技術參數：
●誤差極限
|
電流值 |
功率因數(COSφ) |
百分?jǐn)?shù)誤差極限(%) |
||
|
直接接入式 |
經互感器接入式 |
1級 |
2級 |
|
|
0.05Ib |
0.02Ib |
1 |
±1.5 |
±2.5 |
|
0.1Ib |
0.05Ib |
0.5L |
±1.5 |
±2.5 |
|
0.8C |
±1.5 |
- |
||
|
0.1Ib~Imax |
0.05Ib~Imax |
1 |
±1.0 |
±2.0 |
|
0.2Ib~Imax |
0.1Ib~Imax |
0.5L |
±1.0 |
±2.0 |
|
0.8C |
±1.0 |
- |
||
●起動
在額定電壓、額定頻率及功率因數為1.0的條件下，當電能表負載電流為下表規定值時，電能表應能起動并連續計量電能。
|
儀表類型 |
準確度1級 |
準確度2級 |
|
直接接入式 |
0.004Ib |
0.005Ib |
●潛動
當電能表的電流線路上無電流，而加于電壓線路上的電壓為額定值的115%時，電能表在規定時間內的測試輸出不應產生多于一個脈沖。
●絕緣性能
電能表的所有線路對表殼或表殼外部可觸及的金屬部位之間能經受波形為1.2/50μS，峰值為6KV的脈沖電壓，在不同極性下各連續試驗10次，不出現電弧放電或擊穿現象。
電能表的所有線路對地絕緣能經受頻率為50Hz的實際正弦波形的交流電壓2 KV，歷時一分鐘試驗不擊穿。
●功能特點
1. 無需安裝集中器、采集器等設備就可以通訊。
2. 內置大電流磁保持繼電器開關，余額為零就斷電。
3. 超功率/過流自動跳閘保護電路安全。
4. 電表內置WIF模塊，可以本地通訊（可選）。
5. 本地通訊無需布RS485線、改造線路，直接安裝就可使用。
6. 遠程預付費可以在一個系統下通過GPRS、NB、WIFI、485遠程充值、抄表等操作。
7. 物業、房東注冊成功后，用戶在微信公眾號注冊就可使用。
8. 微信公眾號、APP加云后臺管理，手機、電腦損壞后，賬戶登錄就可以找回數據。
9. 動態密碼加密管理，信息安全放心，數據永久保存云端。
10. 微信、現金支付電費靈活方便。
11. 對公對私支付方式靈活。
12. 液晶顯示，帶背光，讓用戶方便查看電表電量、剩余金額。
13. 單相表5（60）A，三相表1.5（6）A和5（80）A寬量程，滿足目前大部分用戶需求。
14. 只要有微信的手機，就可以進行充值、查詢 。
15. 具有一定的防竊電軟件設計；485抄讀數據，停電顯示（可選項）
16.余額不足警告：拉閘燈開始閃爍（黃色燈），代表電表達到設定的報警金額，后臺會給用戶手機發送短信，提醒用戶及時給電表充費。
16.余額歸零拉閘：剩余電量顯示為零或負值時，顯示“拉閘”提示符，拉閘燈常亮（黃色燈），用戶應立即充費。
一. 安裝與使用
1、電表在出廠時經檢驗合格，并安裝有專用封鉛，可安裝使用，如無鉛封或貯存過久，應請有關部門重新校驗加封，方可安裝使用。
2、電表應安裝在干燥通風的地方，安裝電表的底板應固定在堅固耐火，不易振動的墻上，電表高度約1.8m左右。
3、按線路圖接線，擰緊接線螺釘，并緊固端鈕盒內連接板。
4、經互感器接入式電表其示數須乘以變比后，才是實際電能數。
5、運行顯示：電表運行過程中，輪流顯示表內剩余金額、總用電量、表號、電壓、電流。
6、超容報警：電表運行過程中，如果超過設定的報警功率，電表會拉閘，5分鐘后會自動合閘。
7、電能表運輸和拆封不應受到劇烈沖擊，并根據GB/T15464-1995<<儀器儀表包裝通用技術條件>>的規定運輸貯存。
8、保存電能表應在原包裝內，保存地方的環境溫度為-40℃～60℃，相對濕度≤85%，空氣中無腐蝕性氣體。
9、電能表在倉庫中貯存，應放在臺架上, 疊放高度不超過5箱。拆箱后，單只包裝的電能表疊放高度不超過10只。單只包裝拆開的電能表不宜貯存
二. 保證期限
電表自出廠日期起18個月內，如用戶遵守本說明書規定要求，并在制造廠鉛封完整的情況下，發現電表不符合技術要求時，制造廠給予免費修理或更換。
