產品中心
產品概述：
電子式單相電能表(下稱電表)采用微電子技術計量電能，采用全屏蔽、全密封結構，用先進的單片機處理系統進行數據的采集、處理和保存，具有良好的抗電磁干擾、低自耗節電、高精度不需校檢表、防竊電、 5（60）A寬量程、高過載保護、長壽命的特點。
- 詳情描述
- 產品參數
- 注意事項
電子式單相電能表(下稱電表)采用微電子技術計量電能，采用全屏蔽、全密封結構，用先進的單片機處理系統進行數據的采集、處理和保存，具有良好的抗電磁干擾、低自耗節電、高精度不需校檢表、防竊電、 5（60）A寬量程、高過載保護、長壽命的特點。
電子式電能表適用于頻率為50Hz或60Hz有功電能計量，安裝于室內或室外表箱內使用。適用于環境溫度為－10 — +50℃，相對濕度不超過85％，且周圍空氣中不應有腐蝕性氣體，避免塵砂、鹽霧 、凝露等影響。

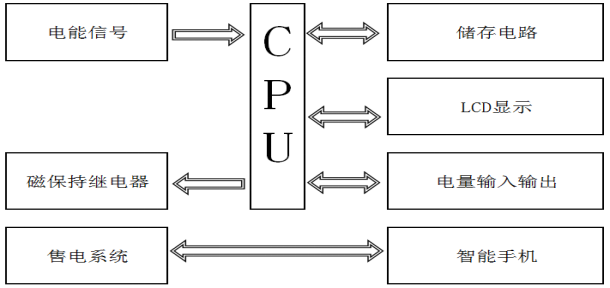

工作原理
電能表由分壓器取得電壓采樣信號，分流器取得電流采樣信號，經乘法器得到電壓電流乘積信號，再經頻率變換產生一個頻率與電壓電流乘積成正比的計數脈沖。
技術參數：
●誤差極限
|
電流值 |
功率因數(COSφ) |
百分?jǐn)?shù)誤差極限(%) |
||
|
直接接入式 |
經互感器接入式 |
1級 |
2級 |
|
|
0.05Ib |
0.02Ib |
1 |
±1.5 |
±2.5 |
|
0.1Ib |
0.05Ib |
0.5L |
±1.5 |
±2.5 |
|
0.8C |
±1.5 |
- |
||
|
0.1Ib~Imax |
0.05Ib~Imax |
1 |
±1.0 |
±2.0 |
|
0.2Ib~Imax |
0.1Ib~Imax |
0.5L |
±1.0 |
±2.0 |
|
0.8C |
±1.0 |
- |
||
●起動
在額定電壓、額定頻率及功率因數為1.0的條件下，當電能表負載電流為下表規定值時，電能表應能起動并連續計量電能。
|
儀表類型 |
準確度1級 |
準確度2級 |
|
直接接入式 |
0.004Ib |
0.005Ib |
●潛動
當電能表的電流線路上無電流，而加于電壓線路上的電壓為額定值的115%時，電能表在規定時間內的測試輸出不應產生多于一個脈沖。
●絕緣性能
電能表的所有線路對表殼或表殼外部可觸及的金屬部位之間能經受波形為1.2/50μS，峰值為6KV的脈沖電壓，在不同極性下各連續試驗10次，不出現電弧放電或擊穿現象。
電能表的所有線路對地絕緣能經受頻率為50Hz的實際正弦波形的交流電壓2 KV，歷時一分鐘試驗不擊穿。
一. 安裝與使用
1、電表在出廠時經檢驗合格，并安裝有專用封鉛，可安裝使用，如無鉛封或貯存過久，應請有關部門重新校驗加封，方可安裝使用。
2、電表應安裝在干燥通風的地方，安裝電表的底板應固定在堅固耐火，不易振動的墻上，電表高度約1.8m左右。
3、按線路圖接線，擰緊接線螺釘，并緊固端鈕盒內連接板。
4、經互感器接入式電表其示數須乘以變比后，才是實際電能數。
5、運行顯示：電表運行過程中，輪流顯示表內剩余金額、總用電量、表號、電壓、電流。
6、超容報警：電表運行過程中，如果超過設定的報警功率，電表會拉閘，5分鐘后會自動合閘。
7、電能表運輸和拆封不應受到劇烈沖擊，并根據GB/T15464-1995<<儀器儀表包裝通用技術條件>>的規定運輸貯存。
8、保存電能表應在原包裝內，保存地方的環境溫度為-40℃～60℃，相對濕度≤85%，空氣中無腐蝕性氣體。
9、電能表在倉庫中貯存，應放在臺架上, 疊放高度不超過5箱。拆箱后，單只包裝的電能表疊放高度不超過10只。單只包裝拆開的電能表不宜貯存。
二. 保證期限
電表自出廠日期起18個月內，如用戶遵守本說明書規定要求，并在制造廠鉛封完整的情況下，發現電表不符合技術要求時，制造廠給予免費修理或更換。
