產品概述:

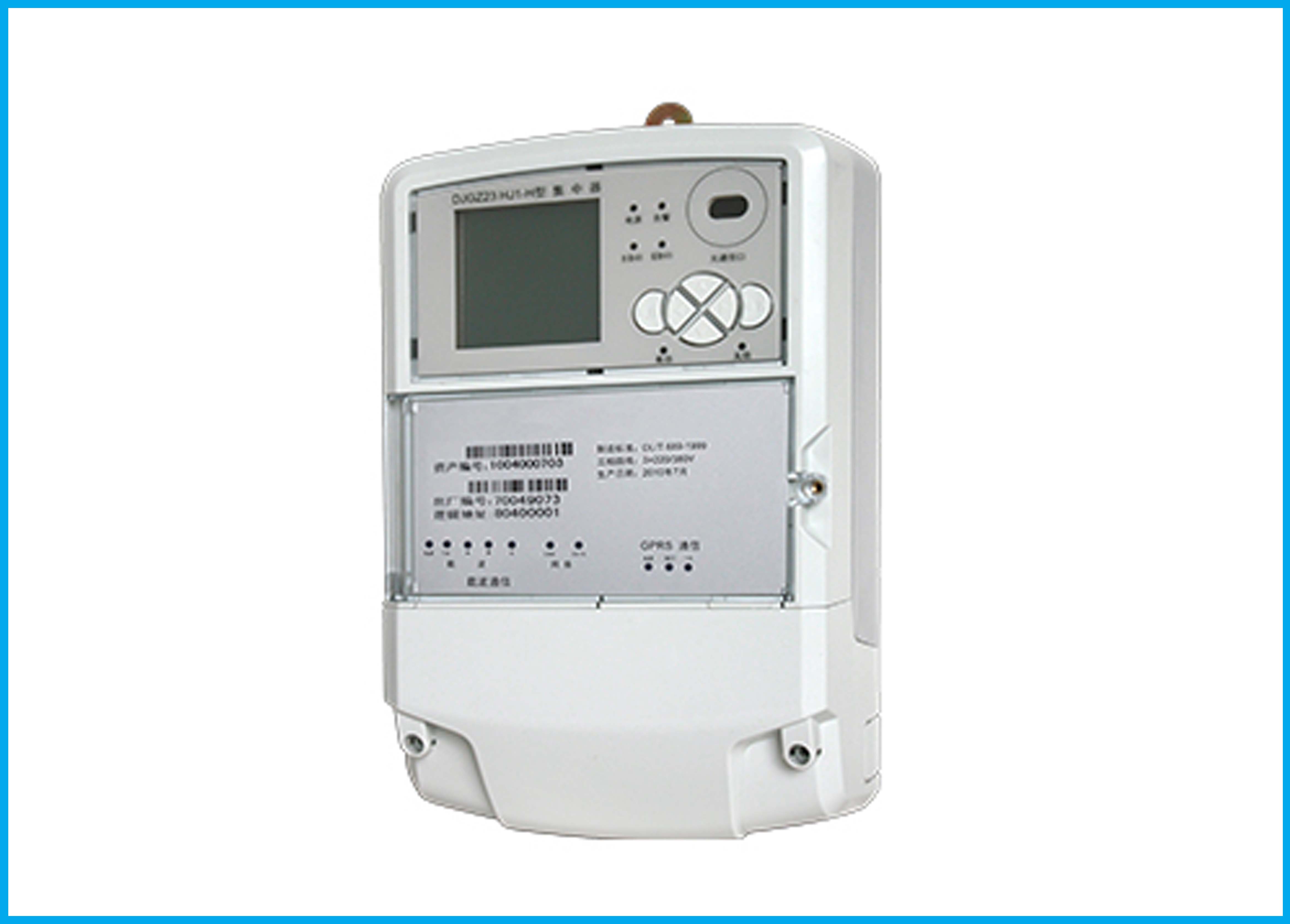

本集中器用于采集通信方式為mbus通信的水表數據,上行使用以太網或4G與系統后臺通信,下行使用有線MBUS抄表。
- 詳情描述
- 產品參數
- 注意事項
一、概述
本集中器用于采集通信方式為mbus通信的水表數據,上行使用以太網或4G與系統后臺通信,下行使用有線MBUS抄表。
二、主要功能介紹
1.1 上行通信
上行采用以太網(只支持固定ip方式)與數據后臺后臺通信,通信采用Q/GDW376.1通信協議。
1.2 下行通信
三路MBUS、一路485,支持波特率1200、2400、4800、9600波特率,無校驗、奇偶校驗通信;
1.3 數據采集功能
可采集通信方式為mbus或485表具數據。集中器與表具通信協議為透明轉發,集中器不做協議轉換,直接將系統下發的命令轉發給表具,將表具的應答轉發給系統。
1.4 集中器維護功能
一路維護485,支持設置集中器參數,調試下掛的mbus水表,打印調試信息;
支持以太網遠程,USB、4851本地讀取/設置參數;
支持以太網遠程、USB本地升級;
主要技術參數
|
額定電壓 |
單相 220 V |
|
工頻磁場 |
400 A/m |
|
沖擊電壓 |
6 kV |
|
靜電放電 |
8 kV |
|
快速脈沖群 |
電源回路 5 kV |
|
信號回路 2 kV |
|
|
浪涌 |
共模 4 kV |
|
差模 2 kV |
|
|
工作溫度 |
-40 ~ +70 ℃(電池工作溫度-15~+45 ℃) |
|
相對濕度 |
≤95% |
|
電壓范圍 |
額定電壓 ±20% |
|
頻率范圍 |
50 Hz±5% |
|
整機功耗 |
≤3 W |
|
外形尺寸 |
長×寬×厚:160mm×112mm×71mm |
|
重量 |
約0.6kg |
|
時鐘電池(鋰電池) |
1200 mAh |
|
斷電數據及時鐘保持時間 |
≥10年 |
|
硬件接口(標準配置) |
MBUS:3路 36V 每路帶載200ma RS-485口:1路 USB口(本地):1路 以太網接口:1路 |
一、安裝及接線
1. 安裝位置應防雨防潮遮陽固定無震動,對照采集器上掛鉤中間位置用Φ7mm 鉆頭鉆一個孔,對照采集器底殼兩個螺孔位置用Φ5mm 鉆頭鉆兩個孔。
2. 將集中器垂直懸掛在掛鉤螺釘上,并擰緊下方固定螺釘。注意保證掛鉤與掛鉤螺釘之間、掛鉤螺釘與大地之間接觸良好。
3. 參考電壓端子接線圖將電壓線接入集中器。
4. 將網線插入到集中器以太網模塊的插口內。
注意:
請嚴格按照電力部門的有關操作規程及本終端操作說明來安裝,并且終端不能沾水,以免引起人員傷害或設備損毀。
二、故障處理
集中器常見故障及處理
|
常見故障 |
解決方法 |
|
集中器不能運行,無顯示指示燈等 |
檢查電源電壓是否正常,檢查電源接觸是否良好 |
|
不能與系統后臺通信 |
1、 查看主站IP,主站端口、集中器IP參數是否配置正確 。 2、 確保主站軟件,及對應端口已經打開,正常配置主站軟件。 3、 以太網模塊與采集器是否接觸良好 4、 集中器自身IP地址是否配置正確。 |
|
不能抄表 |
1、下行水表接線是否正常。 2、查看系統下發的命令是否正確。 3、根據抄表時mbus燈閃爍情況判斷下行水表是否正常通信 |
